HICON Bandschwebeöfen für Aluminiumbänder

EBNER. Komplexe Anlagen. Einfache Entscheidung.

EBNER ist Markt- und Technologieführer bei Aluminium-Bandschwebeöfen für die Automobil- und Luftfahrtindustrie. Mit unseren komplexen Anlagen bieten wir unseren Kunden sowohl Qualitäts- und Kostenvorteile als auch einen Technologievorsprung. Es fällt daher leicht, sich für EBNER zu entscheiden. Das beweist die Referenzliste unserer namhaften Kunden weltweit.

In HICON Bandschwebeöfen werden kaltgewalzte Aluminiumbänder aus aushärtbaren Legierungen (2xxx, 6xxx und 7xxx) im kontinuierlichen Durchlauf lösungsgeglüht und anschließend in einer Luft- oder Wasserquench abgekühlt. Nicht aushärtbare Legierungsgruppen (z. B. 5xxx) können einer Rekristallisationsglühung unterzogen werden.

Bei der Wärmebehandlung in einem kontinuierlichen HICON Bandschwebeofen mit hoher Aufheizleistung wird das Band mit höchster Temperaturgleichmäßigkeit erwärmt, während es von einem Düsensystem berührungslos getragen wird und ohne Oberflächenbeschädigung durch die gesamte Anlage schwebt.

Durch den modularen Aufbau der Anlage kann deren Gesamtlänge und damit die Anzahl der Ofen- und Quenchzonen maßgeschneidert auf die
vom Kunden gewünschte Produktionskapazität und der eingesetzten Bandabmessungen angepasst werden.

EINE ANLAGE. VIELE VORTEILE.

  • Übererfüllung von Automotive- und Luftfahrt-Normen
    wie AMS 2750, 2720, 2772, CQI-9
  • Schnellste Aufheizleistung von ca. 1 min/mm Banddicke
  • Temperaturgleichmäßigkeit von deutlich unter 3° C
    während der Haltezeit
  • Niedrigste spezifische Verbrauchswerte
  • Variable Abkühlgradienten
  • Minimaler Bandverlauf beim Abkühlvorgang
  • Keine Oberflächenbeschädigungen während der Wärmebehandlung
  • Kurze Anlagenbaulängen bei gegebenen Durchsatzleistungen
  • Erprobte und vielfach bewährte Konstruktion
  • Einfache Wartung

Technologie. Durchdachte Konstruktion.

Das gesamte Engineering aus dem Hause EBNER.

Die Vernetzung unserer Kernkompetenzen unter einem Dach ermöglicht die ständige Verbesserung unserer Anlagen sowie eine extrem flexible Auftragsabwicklung. Eine nahtlose Verzahnung der Bereiche Maschinenbau, Gastechnik, Elektrotechnik und Elektronik in der Konstruktion ist für unsere Arbeitsweise unerlässlich.

Neue Ideen und Weiterentwicklungen von unserem Forschungsund Entwicklungsteam werden zügig praxisgerecht, kostengünstig und in betriebssicheren Ausführungen umgesetzt. Nur dadurch ist es möglich, den Qualitäts- und Technologievorsprung für unsere Kunden zu sichern.

Bandschwebeöfen perfekt konstruiert.

Die abnehmbare Ofendecke erlaubt optimalen Zugang zum Glühraum und eine sehr kompakte Bauweise mit kleinem Ofenquerschnitt (Bild links). Anlagen ohne abhebbarer Ofendecke und mit seitlichen Umwälz-Aggregaten benötigen bei etwa gleicher Kranhakenhöhe ca. doppelt so große Ofenquerschnitte, was zu einem deutlich höheren Energieverbrauch führt.

BANDDICKEN BANDBREITEN
0,3 bis 6,35 mm
bis 2800 mm

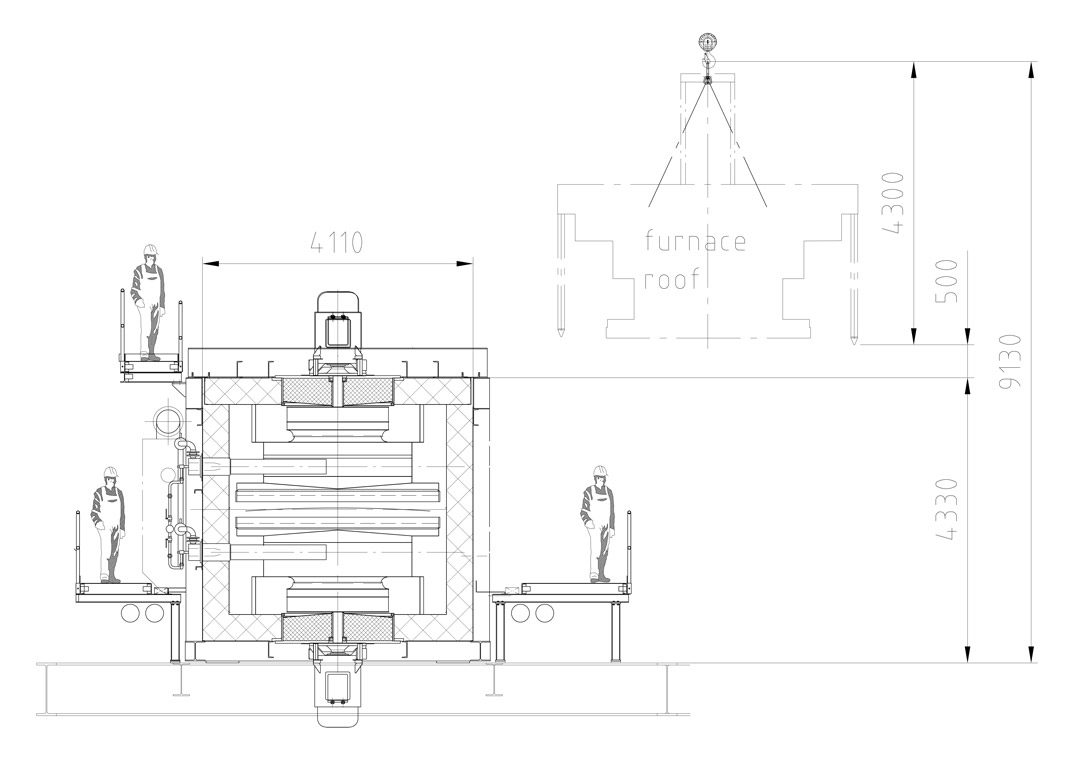

Querschnitt EBNER Anlage mit abnehmbarer Ofendecke

Querschnitt EBNER Anlage mit abnehmbarer Ofendecke

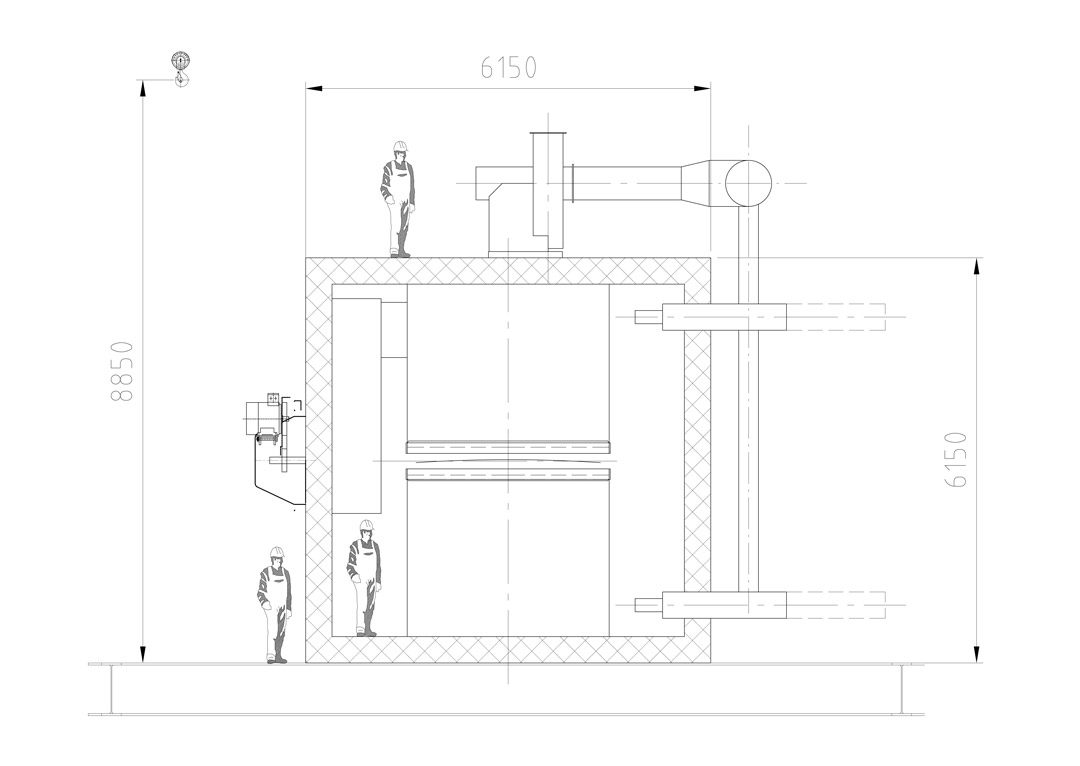

Querschnitt Anlage ohne abnehmbarer Ofendecke

Querschnitt Anlage ohne abnehmbarer Ofendecke

Technologie. Bewährte Konstruktion.

EBNER HICON Ventilatoraggregate
Direkt angetrieben und frequenzgeregelt.

SmartQuench mit guter Beobachtungsmöglichkeit
Zur optimalen Anpassung der Abkühlraten.

EBNER ECOBURN Brenner
mit spezial Flammrohr.

Spezielle Abschottung der Wasserzone in der SmartQuench
Damit kein Wasser aus der Quench in den Ofen zurück- bzw. in die Trockenzone vorläuft.

EBNER Düsenkastensystem
erhöhte Tragkraft und Wärmeübertragung sowie veränderbarer Düsenabstand, perfekt für jedes Produktportfolio angepasst.

Anforderungsgerechte berührungslose Abdichtung.
Am ofenein- und -austritt.

Vorwärmung der Brennluft im Aufheizteil.
Durch hochwirksame externe Rekuperatoren.

Keine Notstromversorgung zur Vermeidung von Anlagenschäden erforderlich.

Spezielle Ofenzonen mit Heiz- und Kühlfunktion
Zur flexiblen Abstimmung der Prozessparameter und erhöhte
Temperatur-Gleichmäßigkeit im Material.

Beste Zugänglichkeit
Für Wartung und Service.

Schnell-Kühleinrichtung in jeder Ofenzone
Zur Minimierung der Ofenabkühlzeit.

Innovative Anlagen-Komponenten.
Heizsysteme.

Optimale Isolierung. Abgestimmte Heizungssysteme. Niedrigster Energieverbrauch.

In den Aufheiz- und Haltezonen des HICON Wärmebehandlungsteils wird das Band gleichmäßig auf die geforderte PMT (peak metal temperature) gebracht und dort für die legierungs- und produktabhängige Dauer gehalten. Die von EBNER eingesetzte Ofenisolierung und die Verwendung von effizienten Heizungssystemen ermöglichen dabei niedrigste Energieverbräuche.

Die optimal ausgelegte Isolierung wird von dem metallischen Innengehäuse abgedeckt, um einen staubfreien Glühraum zu gewährleisten. Von EBNER entwickelte ECOBURN Hochgeschwindigkeits-Vollmetallbrenner mit speziellem Flammrohr und gestufter Verbrennung unterschreiten deutlich die gesetzlichen Vorschriften für Abgaswerte. ECOBURN Brenner können ein/aus oder kontinuierlich von 30 % Teillast bis Volllast geregelt werden. Durch den Einsatz von außenliegenden Rekuperatoren zur Brennluftvorwärmung in der Aufheizzone werden je nach Temperatur und Brenngasart hohe feuerungstechnische Wirkungsgrade erreicht.

Neben dieser direkten gasbeheizten Ausführung werden auch Anlagen mit elektrischer Beheizung angeboten.

✔ Gas- oder elektrisch beheizte Ausführung gemäß Kundenwunsch mit jeweils niedrigstem Energieverbrauch

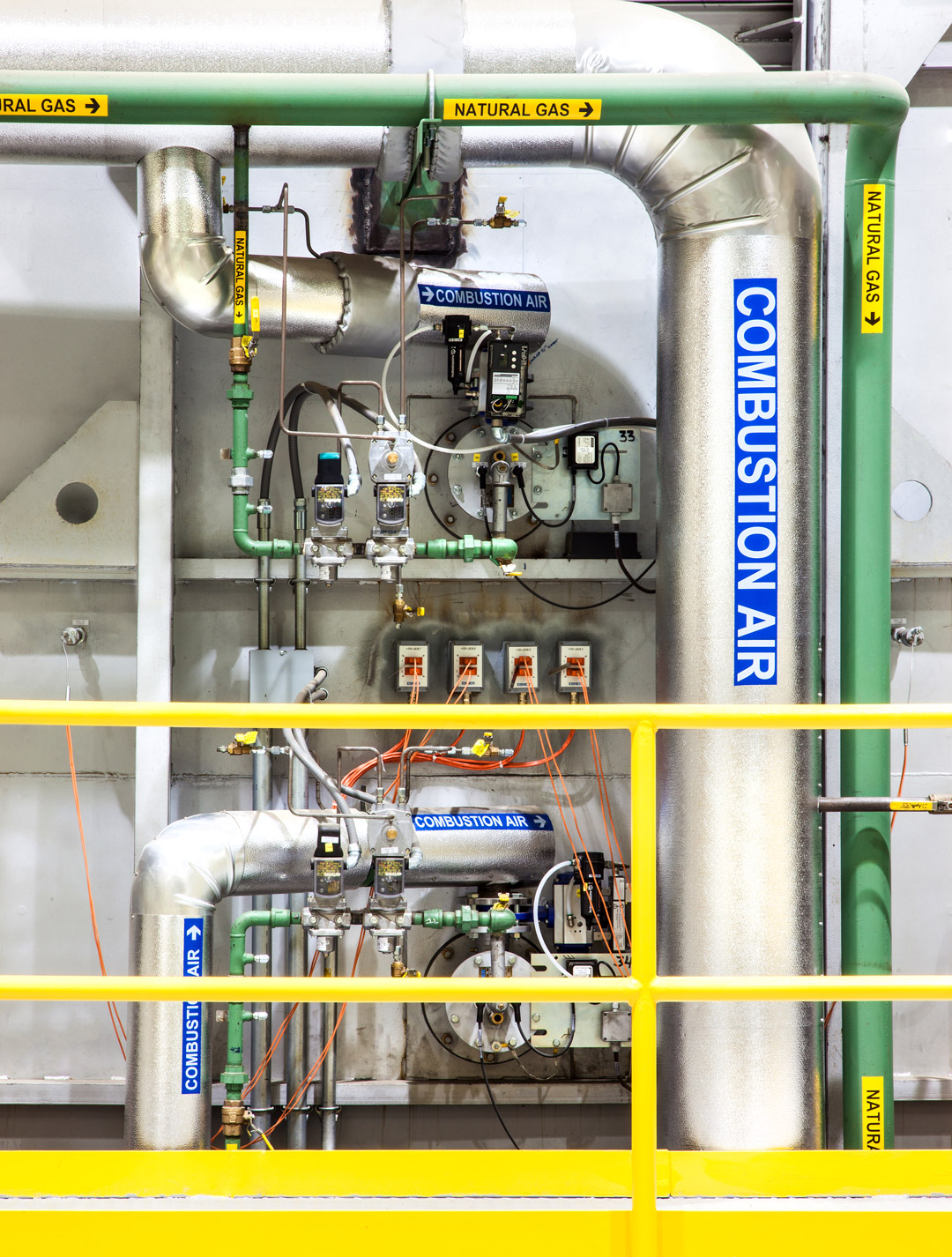

EBNER Bandschebeofen Heizsystem

Innovative Anlagen-Komponenten.
Schwebesystem.

EBNER beherrscht das Schweben. Auch bei extremer Anlagenlänge, Anlagenbreite und Anlagenkomplexität.

EBNER hat die Referenzen: Wir haben bisher ca. 20 Bandschwebeanlagen zur vollsten Kundenzufriedenheit ausgeliefert. Dazu zählen auch die längste und die Breiteste der Welt. unsere erfahrung und die HICON Technologie zur Stabilität des schwebenden Bandes haben unsere Kunden überzeugt.

Die umgewälzte luft wird von den HICON umwälzgebläsen in ofendecke und -boden über luftleitkanäle und spezielle, versetzt angeordnete Düsenbalken von oben und unten auf das Band geblasen. Durch die versetzte Anordnung bildet das Band eine sinusförmige Welle, die, speziell bei dünnem Band, das Band stabil durch den ofen transportiert. Dickeres Band schwebt entweder eben oder mit einem Crossbow durch den ofen. Der Düsenabstand kann an die Banddimensionen angepasst werden. Dies ermöglicht eine dem Produktportfolio entsprechende erhöhung der Aufheizraten.

Das Düsensystem sorgt auch für einen sehr hohen, gleichmäßigen Wärme- übergang über die gesamte Bandbreite. entsprechend den erfordernissen wird die intensität der auf das Band geblasenen luft über die drehzahlgeregelten Ventilatormotoren gesteuert.

Die HICON Hochleistungs-Ventilatorräder wurden von EBNER mittels FeM konstruiert und speziell für diesen einsatzzweck optimiert. Durch modernste Schweißrobotertechnik wird eine optimale, reproduzierbare Qualität dieser thermomechanisch extrem beanspruchten Ventilatorräder erzielt.

✔ Stabiler Transport sowohl von dünnem als auch von dickem Band.

✔ Hohe, gleichmäßige Wärmeübertragung.

✔ Robuste HICON Ventilatoren mit langer Lebensdauer.

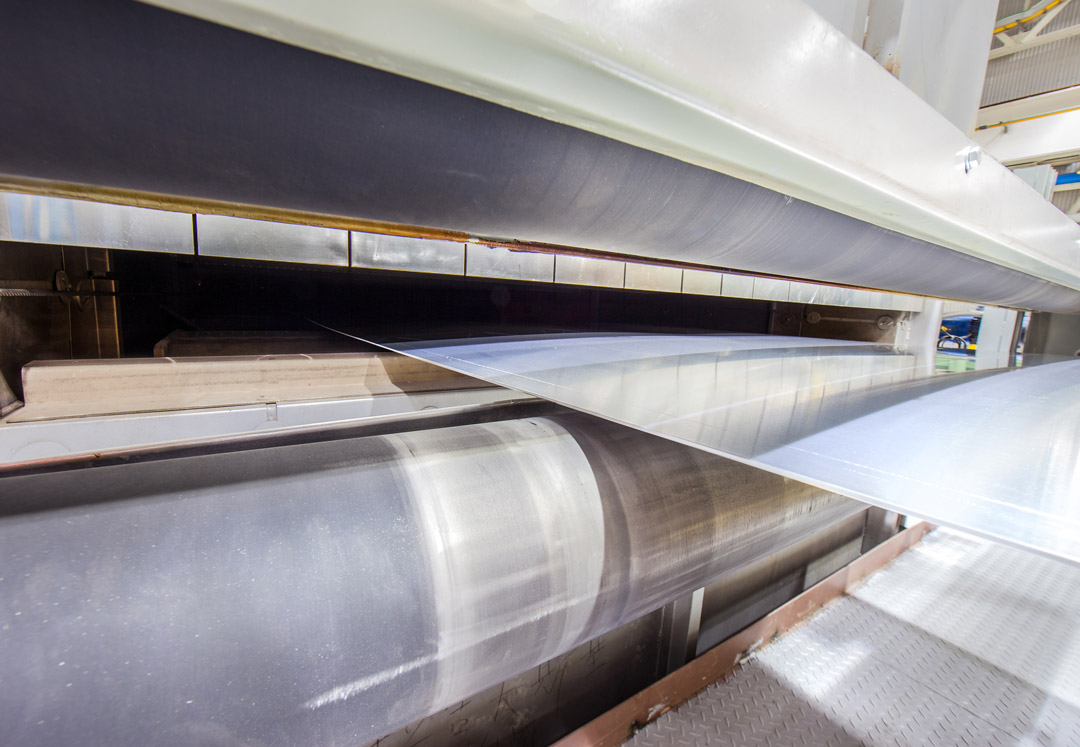

EBNER Bandschwebeofen

HICON Bandschwebeofen

Innovative Anlagen-Komponenten.
SMARTQuench.

Kombinierte Hoch- und Niederdruckquench direkt nach dem Ofenteil.

Die EBNER SMARTQuench ist in getrennt geregelte Einzelabschnitte unterteilt, um einerseits eine Vorabkühlung im Übergang vom ofen zur Abschreckeinrichtung zu vermeiden und andererseits eine eventuelle Bandverformung während der sensiblen Abkühlvorgänge gering zu halten. Die EBNER Automatisierung liefert die passenden Quenchcodes für die Bandlegierung und -dimensionen aus einer Datenbank, damit ein trockenes und möglichst planes Band die Anlage verlässt.

Flexibilität für anspruchsvolle Bänder. Größtmögliche Spanne an Kühlgradienten.

Wird ein spezieller Kühlgradient benötigt, wie es zum Beispiel für manche legierungen oder sehr dünne Bänder erforderlich sein kann, wird die kombinierte luft-/Wasserquench noch genauer geregelt: Die einzelnen Wasserbalken können so gesteuert werden, dass die geforderte Austritts- temperatur des Bandes aus der SMARTQuench erreicht wird.

Werden höhere Kühlgradienten benötigt (Richtung Hard- oder Softquench), können verschiedene Düsentypen mit unterschiedlichen Durchflussmengen eingesetzt werden. in speziellen Fällen kann auch mit vorgewärmten Quenchwasser oder einem luft/Wasser Nebelgemisch gearbeitet werden. Mit dieser sehr hohen Flexibilität erfüllen HICON Bandschwebeöfen die Anforderungen verschiedenster legierungen an die Wärmebehandlung sowie an den Abschreckvorgang. Die SMARTQuench bietet unseren Kunden die größtmögliche Spanne an Kühlgradienten zur sicheren erzielung der gewünschten Produkteigenschaften.

Einfache Wartung.

Die Wasserdüsenbalken sind auf Rahmen montiert, die mittels Kettenantrieb herausgezogen werden können, ohne dass die Wasserversorgungsleitung abgeschlossen werden muss. in der ausgebauten Position können die Düsen inspiziert und gewartet werden.

Einfache Wartung.

Die Lufttemperatur in der SMARTQuench wird trotz schwankender Außentemperatur stabil gehalten.

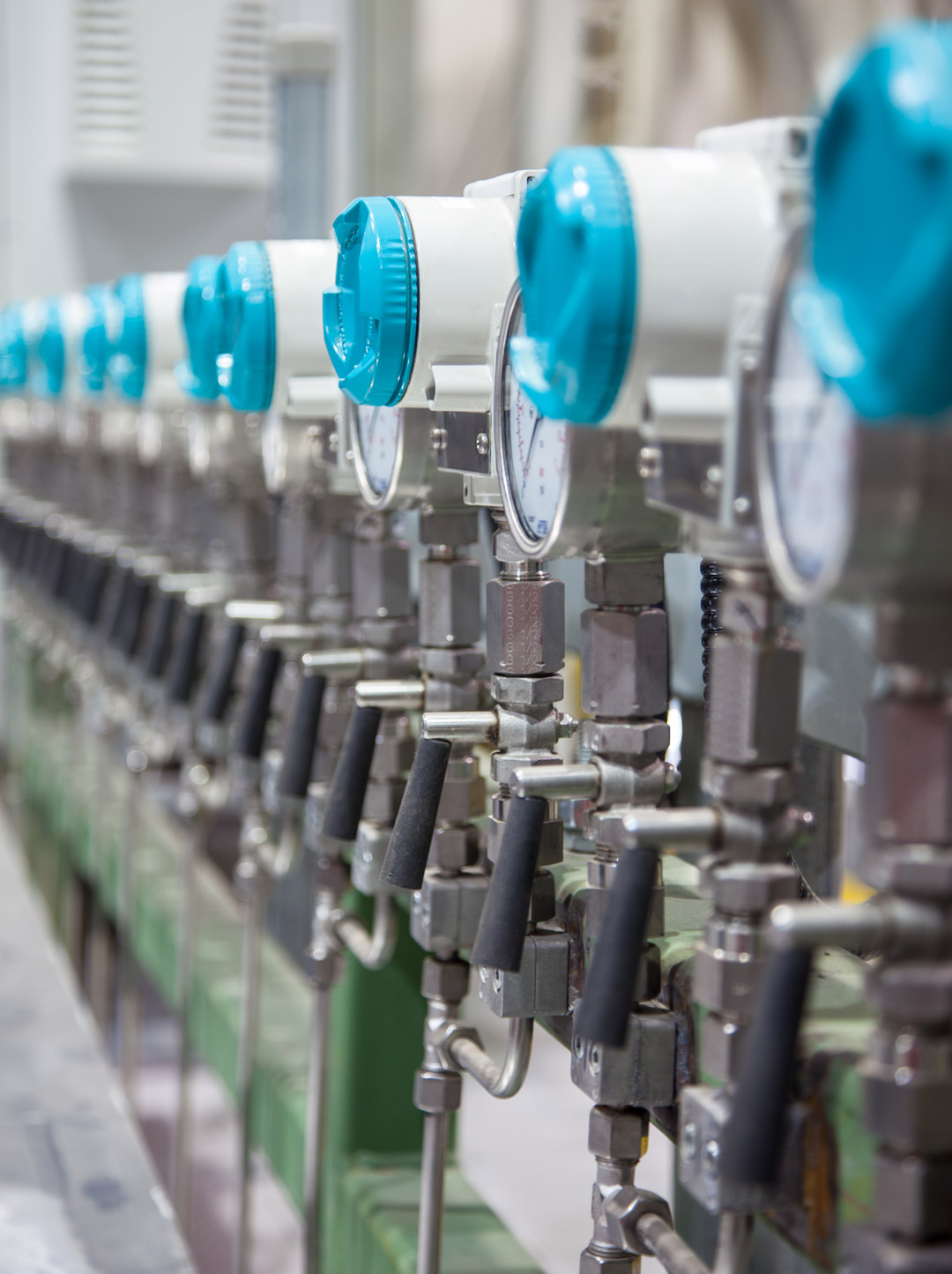

EBNER SMARtQuench

HICON Bandschwebeofen

Innovative Anlagen-Komponenten.
REHEATER.

Nach der Wärmebehandlung aushärtbarer legierungen im Band- schwebeofen befindet sich das Material im lösungsgeglühten und gequenchten Zustand (T4). Bei manchen legierungen, insbesondere für die zur Herstellung von Automobilblechen eingesetzten der 6xxx Serie, ist zur erzielung geforderter eigenschaften im Bauteil eine moderate Wiedererwärmung nach dem lösungsglühen und Quenchen erforderlich.

EBNER hat die Lösung.

EBNER hat für diese Wiedererwärmung einen platz- und energiesparenden Reheater-Ofen entwickelt, der bei Bedarf in die Komplettlinie integriert werden kann.

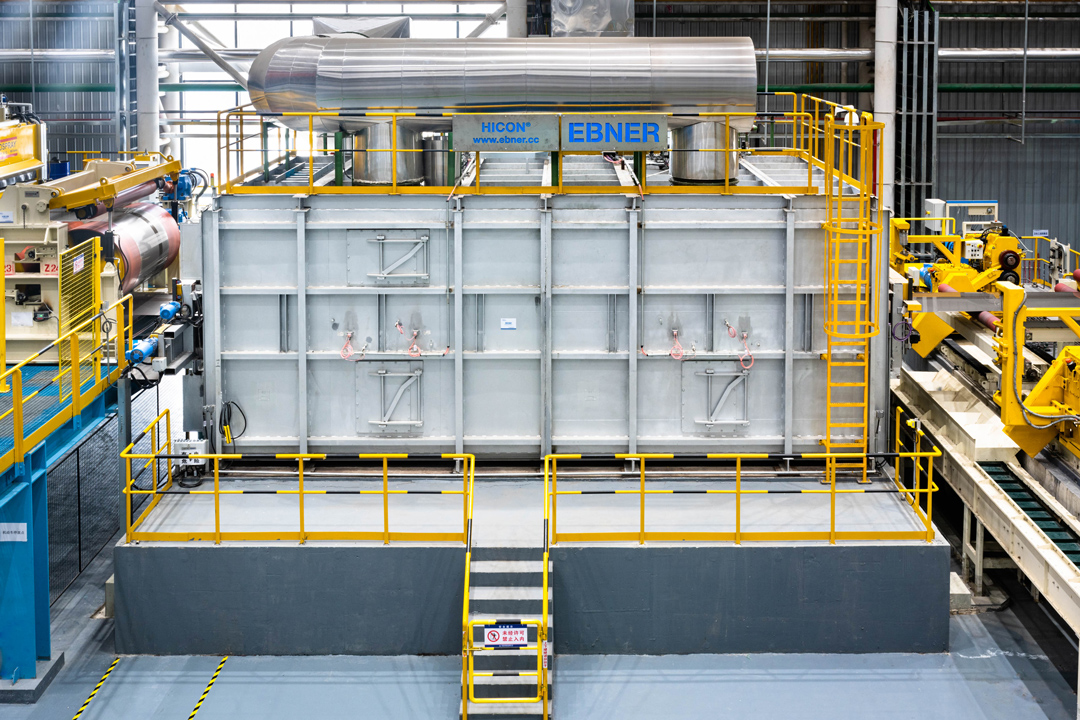

EBNER Reheater

EBNER Reheater

Innovative Anlagen-Komponenten.
Bandlaufausrüstung.

Der Bandlauf. Erster und letzter Schritt einer reibungslosen Wärmebehandlung.

EBNER bietet auch als Konsortialführer Gesamtlösungen inklusive aller erforderlichen einrichtungen für den Bandlauf und die oberflächenbehandlung des Bandes an. Wir bieten auch Ab- und Aufwickelhaspel, Durchziehgerüste, Scheren, Schweiß- maschinen, Bandspeicher, umlenkrollen sowie die Anlagen zur chemischen Bandreinigung und zur Passivierung des Materials.

Alle Komponenten und Teilanlagen sind dabei mit der HICON Bandschwebeanlage integriert und perfekt auf die Kunden- und Produktionsbedürfnisse abgestimmt.

Aufgrund unserer breiten erfahrung können wir dabei das Anlagenlayout flexibel an das Produktportfolio und den verfügbaren Platz des Kunden anpassen.

✔ Viele bewährte lösungen.

✔ Nahtlose einbindung in das Automatisierungssystem.

✔ Perfekt auf Kundenbedürfnisse abgestimmte Bandlaufausrüstung.

✔ Alles aus einer Hand von EBNER.

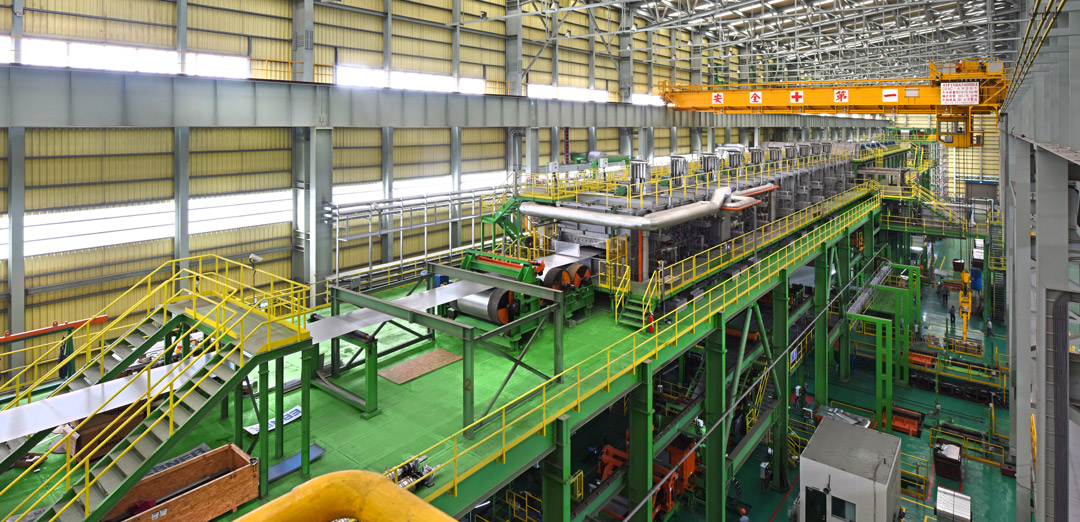

EBNER Bandschwebeofen

HICON Bandschwebeofen

Innovative Anlagen-Komponenten.
Vor- und Nachbehandlungssysteme.

Von Haspel zu Haspel. Alles aus einer Hand.

Auch für die vor- und nachgelagerten Prozesse bietet EBNER selbst- verständlich alle Systeme an. in Zusammenarbeit mit experten stimmen wir die gesamte mechanische Bandlaufausrüstung inklusive der Bandreinigung/ Bandentfettung, sowie die chemische Nachbehandlung der Bandoberfläche (für den Automotivbereich) nach der Wärmebehandlung genau auf die HICON Anlage und die Bedürfnisse des Kunden und des Materials ab.

Automatische oberflächeninspektionsgeräte sowie eine elektrostatische einölmaschine im Auslaufbereich werden selbstverständlich auch mit der Bandlaufausrüstung angeboten. EBNER bietet auch einen selbstentwickelten Wiedererwärmungsofen (Reheater) an, der kurz vor der Aufhaspel angeordnet wird.

Einlaufbereich

  • Bundzutransport
  • Abhaspel
  • Treiber, umlenkrolle
  • Vorrichtmaschine
  • Einlaufschere und Schweißmaschine
  • Seitenstanze
  • Besäumeschere mit Schrottabtransport » S-Rollengerüst
  • Bandreinigung/entfettung
  • Einlaufspeicher

Prozessbereich

  • Umlenkrollen, Lenkgerüste, S-Rollengerüste
  • Schwebeofen
  • Streckrichter mit S-Rollengerüst
  • Chemische Nachbehandlung (Beizen, Spülen, Passivieren, Trocknen)

Auslaufspeicher

  • Auslaufspeicher
  • Umlenkrollen, Lenkgerüste, S-Rollengrüste
  • Oberflächeninspektion (automatisch, visuell)
  • Besäumschere mit Schrottabtransport
  • Anwärm- bzw. Alterungsofen
  • Einölmaschine
  • Auslaufschere mit Schrottabtransport
  • Aufhaspel mit Riemenwickler
  • Hülsenmanipulator
  • Bundabtransport
