EBNER | Products | Bell Annealer HICONSABER

Heat treatment furnace facilities for the steel, aluminum and copper base metals industry

HICONSABER全自动罩式退火炉 采用HICON/H2工艺

SABER – 安全快速的全自动落地式罩式退火炉装料及 起升设备机器人。

采用 SABER 全自动处理系统可显著提高艾伯纳罩式 退火设备产能、工作场所安全性和过程可靠性,同时可 以降低维护和人员成本。该设备不需要天车,可以安装 于厂房车间结构上。全新的罩式退火炉设计,即使对于 小批量生产和低产能的客户来说,也能够实现经济运 行。模块化的设计可通过新增炉台来轻松实现扩建。

新设备可安装在现有厂房内,对于厂房高度要求低

精确的操作和准确定位
针对加热罩、冷却罩以及内罩和炉料的操作和定位,无需天车

播放视频

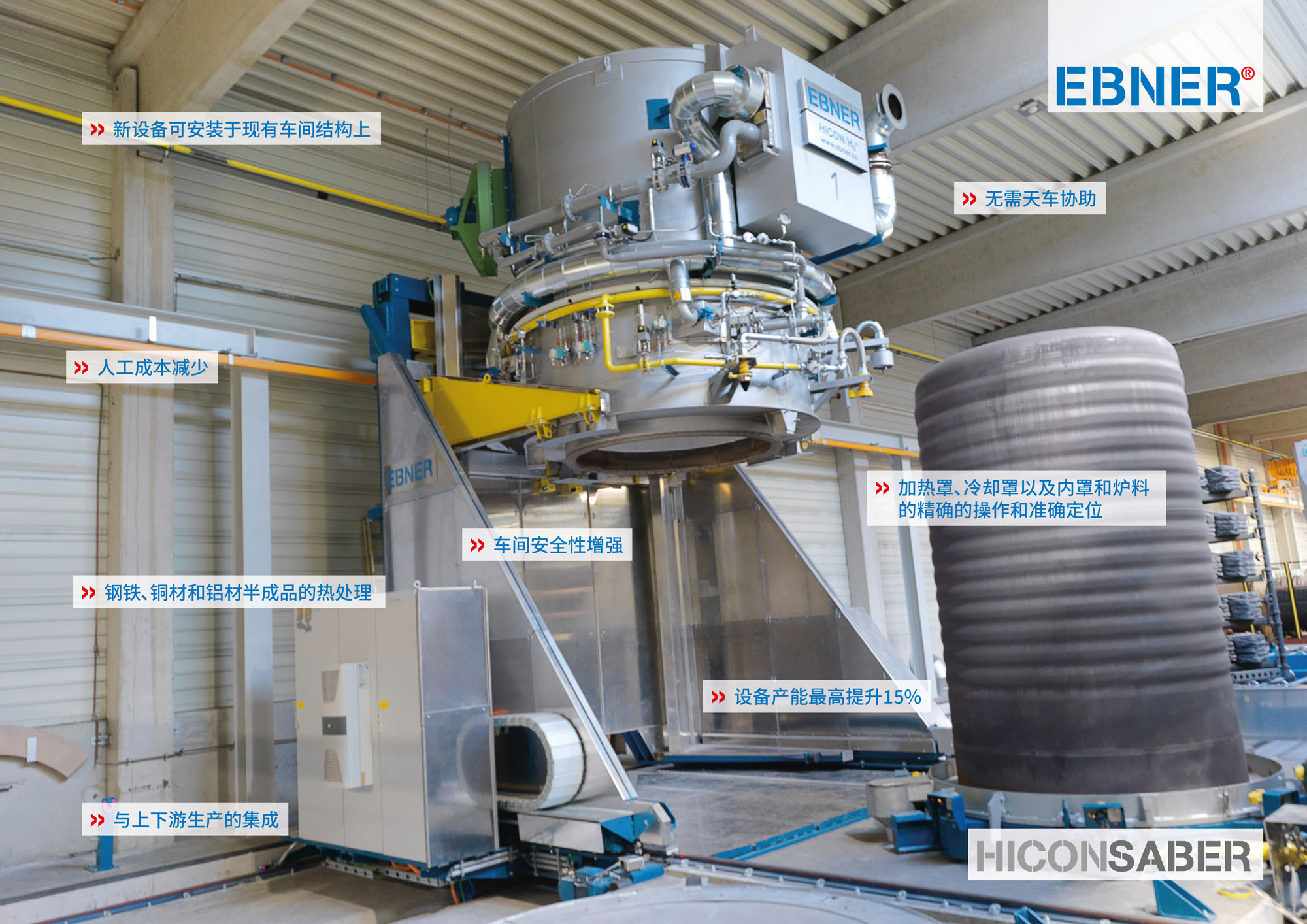

HICONSABER – 全自动罩式退火炉设备,配备集成的装料系统

无需天车

  • 允许增加堆垛高度
  • 可安装在有小地基基础的车间结构上

提升车间安全性

源于自动操作安全区域

降低人工成本

设备运行方面,可节省50 %

  • 加热罩、冷却罩和内罩的自动定位
  • 炉料自动放置于炉台上及卸料
  • 在没有操作员的情况下也可进行处理 (夜班和周末班)

加热罩、冷却罩以及内罩和炉料的精确的操作
和准确定位

与天车对比

  • 提高设备部件的使用寿命
  • 减少维修工作
  • 处理过程的高度安全性
  • 降低维修成本

新设备可安装于现有车间结构,

高度要求低,全自动装料系统,加热罩和冷却罩可提升到车间屋顶进行输送。

上下游处理过程集成

到设备的全自动操作中 (例如来自轧机的带材卷或是来自拉拔机的线材卷)。

设备产能提升15 %

  • 炉台停机时间降低50%
  • 与配套天车的设备相比,每个炉台的内部净高增加
  • 增加设备运行时间,缩短停机时间

应用

钢铁、铜材或铝材的热处理,包含以下种类的半成品:

  • 单垛或多剁的线卷
  • 单垛带卷
  • 单垛的管卷(对于铜管卷,设备配备全自动管材吹扫
    系统,可实现最佳的内表面)

平面图

圆形布局

圆形布局

线性布局

线性布局

艾伯纳HICON/H2 技术

得益于强对流及100 %氢气气氛,HICON/H2罩式退火炉处理的产品获得最佳机械性能、一致的微观结构以及清洁的材料表面质量。

每吨退火成本降低17%
采用氢气作为保护气氛

节约氢气用量40%
采用保护气氛循环

节能量25%
配备艾伯纳热交换装置

节能量26%
采用氢气作为保护气氛

燃气消耗降低6.5%
源于氢气的低密度和较短的加热时间
